【ProcessOn】在线制作网络拓扑图

陈晓墨博客第九个年头,更新WordPress到了5.2.2,发现我已经不太适应发布文章的新版本,“区块”是个什么鬼?不知道从哪儿开始编辑了……

言归正传,因为想要重新调整下家里的网络环境,担心会折腾废了,所以先记录一下现在的网络拓扑图,搜到了这款可以在线制作的工具(ProcessOn),没有什么门槛,比较适合小白,免费账户可以创建9个文件。

先贴出一张新鲜出炉的“作品”:

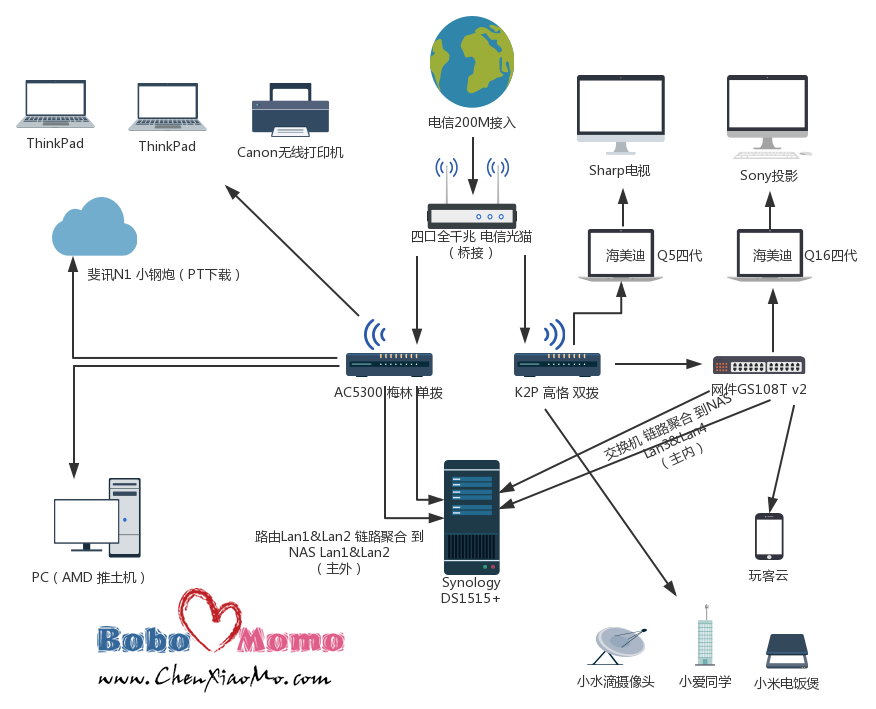

墨儿新家网络拓扑图

电信家庭宽带200M接入,最大接入数3个(曾经是10个)。

自己换了全千兆的华为光猫HS8145V,四个LAN口。分别接了两个路由器,客厅的是几万块的斐讯K2P,刷了高恪公测版,双拨;书房的是华硕八爪鱼RT-AC5300,刷了梅林,单拨,开启了几个插件:aliddns(动态域名解析)、koolproxy(去广告)、科学上网(不可描述)……

【华硕RT-AC5300梅林】家庭媒体中心依旧是Synology(群晖) DS1515+,返回台湾原厂换新回来的。NAS的个LAN1和2连接八爪鱼LAN1和2 链路聚合(主要外网使用);八爪鱼其余两个LAN口连接基本不咋用的推土机PC,还有坑爹的斐讯N1刷了小钢炮,做PT下载。

【斐讯K2P高恪多拨】连接客厅的海美迪Q5电视盒子(输出为夏普Sharp 3D电视),作为最常用的客厅设备。连接到书房内的NETGEAR( 网件)GS108T v2(此交换机支持链路聚合),下挂一台(老母鸡)玩客云(蛋不蛋的已然无所谓了),双LAN链路聚合给NAS的剩余两个网口LAN3和LAN4(主要做内网多媒体使用)。大卧室内还有一个海美迪Q16四代电视盒子连接Sony HW48投影。

【无线WiFi】网络拓扑图上只列出一部分无线连接的设备。Canon打印机在小卧室,以及两台笔记本电脑,都是和八爪鱼连接,貌似都是2.4G频率。其余的设备,除了手机之外基本都是连接客厅的K2P。

OK,下一步,我准备让NAS做软路由,看看能不能省掉一台路由设备。或者是把客厅的路由换成支持“去广告”功能的其他路由器(因为闲置实在太多,真特么得感谢万恶的斐讯,不说了,说多了都是泪……)。

回归主题,靠谱推荐 (ProcessOn) ,在线制作:流程图、思维导图、网络拓扑图、组织结构图……

原创作品,转载请标注:
【ProcessOn】在线制作网络拓扑图 来自陈晓墨博客
本文链接地址:https://www.chenxiaomo.com/processon.html
